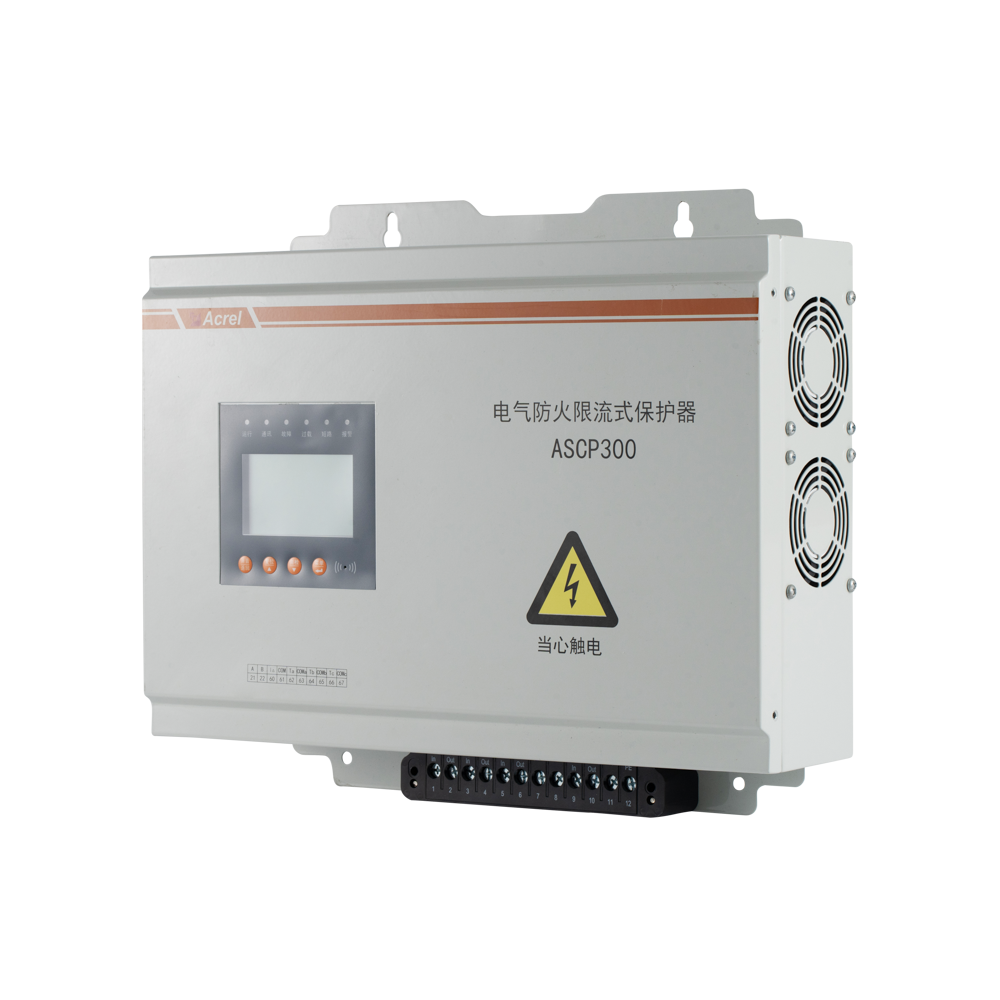

ASCP310系列三相電氣防火限流式保護器

電氣防火限流式保護器可有效克服傳統斷路器、空氣開關和監控設備存在的短路電流大、切斷短路電流時間長、短路時產生的電弧火花大，以及使用壽命短等弊端，發生短路故障時，能以微秒級速度快速限制短路電流以實現滅弧保護，從而能顯著減少電氣火災事故，保障使用場所人員和財產的安全。

產品簡介

技術參數

產品選型

外形尺寸

產品報價

1 概述
電氣防火限流式保護器可有效克服傳統斷路器、空氣開關和監控設備存在的短路電流大、切斷短路電流時間長、短路時產生的電弧火花大，以及使用壽命短等弊端，發生短路故障時，能以微秒級速度快速限制短路電流以實現滅弧保護，從而能顯著減少電氣火災事故，保障使用場所人員和財產的安全。
ASCP310系列電氣防火限流式保護器是三相限流式保護器，主要應用于電動汽車充電站的線路保護。

2 功能特點
■ 短路保護功能。保護器實時監測用電線路電流，當線路發生短路故障時，能在150微秒內實現快速限流保護，并發出聲光報警信號。
■ 過載保護功能。當被保護線路的電流過載且過載持續時間超過動作時間（3~60秒可設）時，保護器啟動限流保護，并發出聲光報警信號。
■ 表內超溫保護功能。當保護器內部器件工作溫度過高時，保護器實施超溫限流保護，并發出聲光報警信號。
■ 過欠壓保護功能。當保護器檢測到線路電壓欠壓或過壓時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。
■ 配電線纜溫度監測功能。當被監測線纜溫度超過報警設定值時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。
■ 斷相保護功能。當保護器檢測到線路斷相時，保護器發出聲光報警信號，啟動限流保護。
■ 剩余電流監測功能。當被監測的線路剩余電流超過報警設定值時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。
■ 保護器具有1路RS485接口。可以將數據發送到后臺監控系統，實現遠程監控。監控后臺可以是安科瑞Acrel-6000/B電氣火災監控主機，也可以是安科瑞Acrel-6000安全用電管理云平臺，或第三方監控軟件或平臺。

參數項		ASCP310-63B	ASCP310-80B
輸入電壓		AC 380V±10%，45~65Hz
功耗		≤30VA（無負載情況下）
額定電流		0~63A可設置	0~80A可設置
短路保護時間		<150μs
過載保護		動作范圍：120% 動作延時：3~60s
過壓保護		動作范圍：100%~120%；動作延時：0~60s
欠壓保護		動作范圍：60%~100%；動作延時：0~60s
線纜溫度監測	監測范圍	-20~140℃（精度：±4%或者±2℃）
	報警設置	動作范圍：45~110℃；動作延時：0~60s
剩余電流監測	監測范圍	20~1000mA（精度：±2%或±5mA）
	報警設置	動作范圍：20~1000mA；動作延時：0~60s
故障記錄		20條記錄（故障類型、故障值、故障時間）
報警方式		聲光報警（其中聲音可以通過消音按鍵消除）
通訊		1路RS485接口，Modbus-RTU協議
安裝使用環境	工作場所	無雨雪直接侵襲、無腐蝕性氣體、粉塵，無劇烈震動的場所
	工作溫度	-10 ~+55℃
	相對濕度	5~95%，不凝露
	海拔高度	≤2000m
